工业用串口通信TF卡语音芯片

YX6200-16S集成MP3、WAV花样音频解码，音质直接由文件决定。主要控制为直接挪用串口控制，所以外围电路较简单，大大降低了开举事度。
芯片硬件参数：

名称参数

MP3文件花样

1、支持有比特率11172-3和ISO13813-3 layer3音频解码

2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口 2.0标准
UART接口标准串口，TTL电平,波特率可设
输入电压 3.3V-5V
额定电流 15ma[不带U盘]
尺寸 SOP16封装
事情温度 -40度 -- 80度
湿度 5% ~ 95%

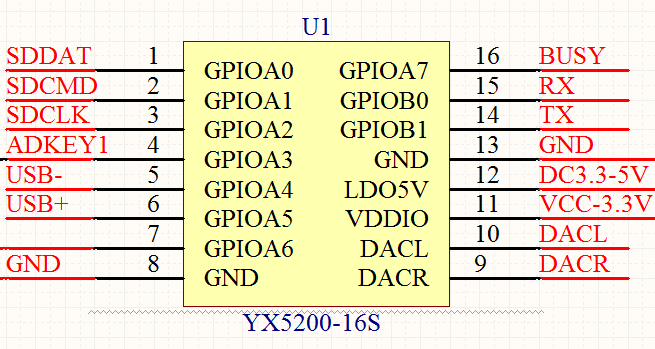

芯片引脚说明：
YX6200引脚说明图片

引脚序号引脚名称功效描述备注
1 SPIDO SDDAT 数据总线
2 SPICLK SDCMD 数据总线
3 SPICS SDCLK 片选总线
4 ADKEY1 触发输出口要上拉22K到3.3V
5 USB- USB- DM 电脑的USB口或者U盘
6 USB+ USB+ DP 电脑的USB口或者U盘
7 GPIOA6 退耦
8 GND 音频地
9 DAC-R 音频输出右声道驱动耳机、功放
10 DAC-L 音频输出左声道驱动耳机、功放
11 VDDIO 3.3V 电源输出给TF卡供电
12 VDD 5V 电源输入不可以凌驾5.2V
13 GND 电源地
14 TX UART 串行数据输出 3.3V 的TTL 电平
15 RX UART 串行数据输入 3.3V 的TTL 电平
16 BUSY Busy 输出播放时输出低电平

串口通讯协议：
串口作为一种在控制领域常用的通信，我们进行了工业级别的优化，加入的帧的校验、重发、过失处理等步伐，大大增强通信的稳定性和可靠性，同时可以在此基础上扩展越发强大的RS485
进行组网功效，串口的通信波特率可自行设置，默认为9600
通讯花样：
支持异步串口通讯模式,通过串口接受上位机发送的命令
通讯标准:9600 bps
数据位 :8
校验位 :none
流控制 :none
花样：$S VER Len CMD Feedback para1 para2 checksum $O
$S 起始位0x7E 每条命令反响均以$开头,即0x7E
VER 版本版本信息[目前默认为0xff]
Len len后字节个数校验和不盘算在内
CMD 命令字体现具体的操作,好比播放/暂停等等
Feedback 命令反响是否需要反响信息,1反响,0不反响
para1 参数1 盘问的数据高字节(好比歌曲序号)
para2 参数2 盘问的数据低字节
checksum 校验和[占两个字节] 累加和校验[不计起始位$]
$O 结束位结束位0xEF

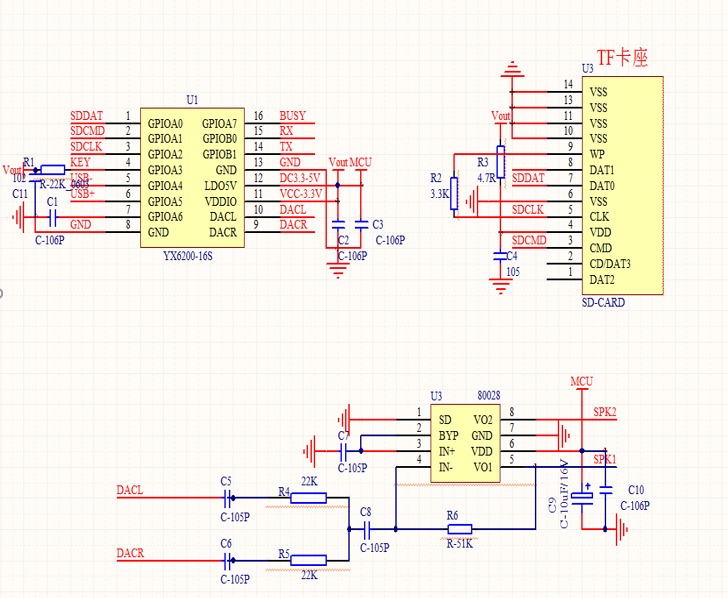

电路参考：
YX6200原理图
